Si bien hace unos días AMD lanzó su línea 6800 los de NVidia no le tienen miedo a nada y quieren demostrar quien tiene el GPU más potente del momento. Y así como AMD revisó su diseño para lograr un GPU menos caro y de menor consumo los de NVIDIA también refinaron su diseño del GPU Fermi y nos vienen a mostrar como se hacen las cosas.
Así como la línea 6800 no podía batir ni a la 5800, y su objetivo era la NV GTX460 ¿que pasa ahora que tendremos una GTX580?

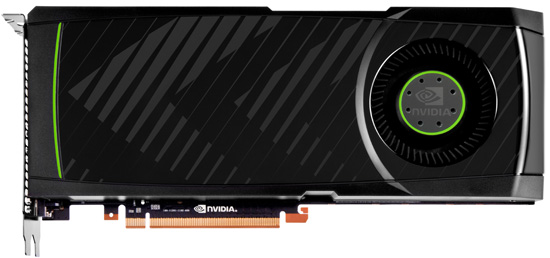

Este nuevo GPU dispone de 512 stream processors, 64 direcciones de texturas, 48 ROPs como la GTX480, el reloj a 772Mhz y los shaders a 1544Mhz , la memoria es GDDR5 a 1002Mhz (4Ghz efectivo) y el bus de 384 bits.
Con 3.000 millones de transistores es realmente un procesador muy complejo y el proceso de 40nm todavía es caro pero curiosamente nVidia no aclara exactamente la cantidad de transistores y el GTX580 mide tan sólo 520mm2 contra 530mm2 del GTX480, realmente hay cambios.
Han trabajado con todo lo que tenía limitaciones en el GF100 , en shaders, texturas, salvo en los ROPs que ya estaban al máximo. Con esto lograron un 6% de mejoras a la misma velocidad. Pero también aceleraron los relojes y el mejor trabajo en diseño del GF110 permite menores consumos y, por ende, mayor velocidad en el reloj.
Aun con esta aceleración del reloj lograron bajar un poquito el TDP de 250W a 244W, el cooler está muy mejorado con intercambiador de calor por evaporación, algo que normalmente se ve en equipos custom esta vez estará en la placa para evitar las quejas por el alto ruido de la GTX480. Al igual que AMD han agregado control por hardware del consumo que se toma del slot PCI y del cable extra para mantenerse en un valor aceptable y no pasarse.
El precio es super-alto , u$s 499 en EEUU, a la altura de la 5970, por lo que para nosotros queda lejos y la miraremos de lejos, con la ñata contra el vidrio.
Review completo en el excelentísimo Anandtech donde se ve la terrible performance de esta placa
